Усилитель мощности для смартфона

Малогабаритный усилитель мощности класса D предназначен для усиления аудио сигнала от смартфона, планшета или иных маломощных источников.

   Высокий КПД и малые размеры позволяют использовать этот усилитель в условиях, где аналогичные устройства не могут быть использованы.

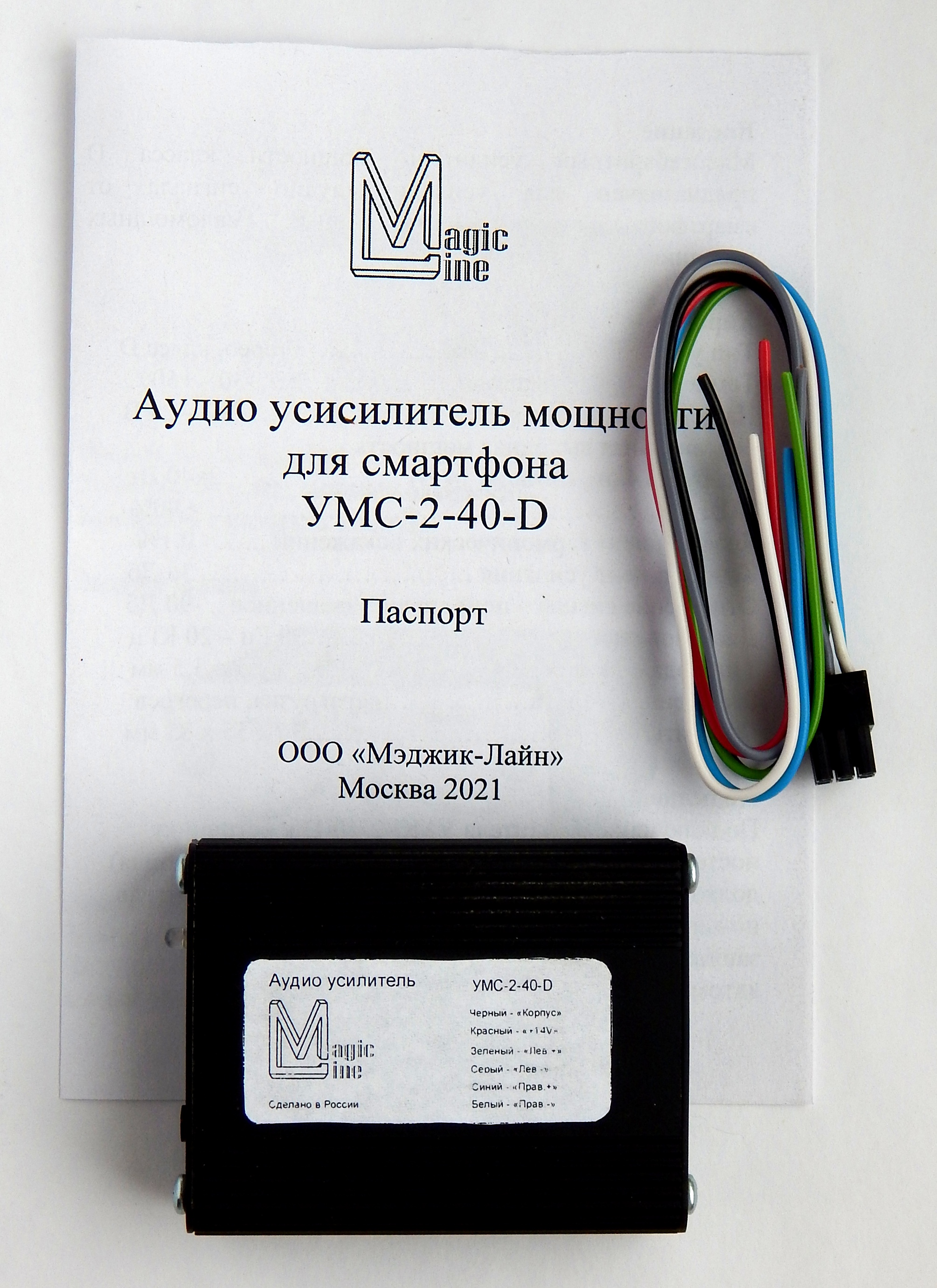

Комплект поставки.

1. Усилитель УМС-2-40-D .. 1 шт.

2. Выходной жгут ...............1 шт.

3. Паспорт изделия ............1 шт.

4 Упаковка .........................1 шт.



   Стоимость усилителя 2900 руб.



 Характеристики

Тип усилителя  ……………………....… стерео, класс D

Температурный диапазон…………..….…..-30 - +60 С

Напряжение питания ………………...………12 – 24 В

Номинальная выходная мощность

(нагрузка 4 ом, питание 14 В) ………………..2х40 Вт

КПД ……………………………………..........……….. > 90%

Коэффициент гармонических искажений ..….< 0.1%

Коэффициент усиления …………………..……... 36 Дб

Отношение сигнал – шум средневзвешенное .. -90 Дб

Диапазон частот…………………...…….20 Гц – 20 КГц

Тип подключения ………………...……….аудио 3,5 мм

Внутренняя защита…………..….перегрузка, перегрев

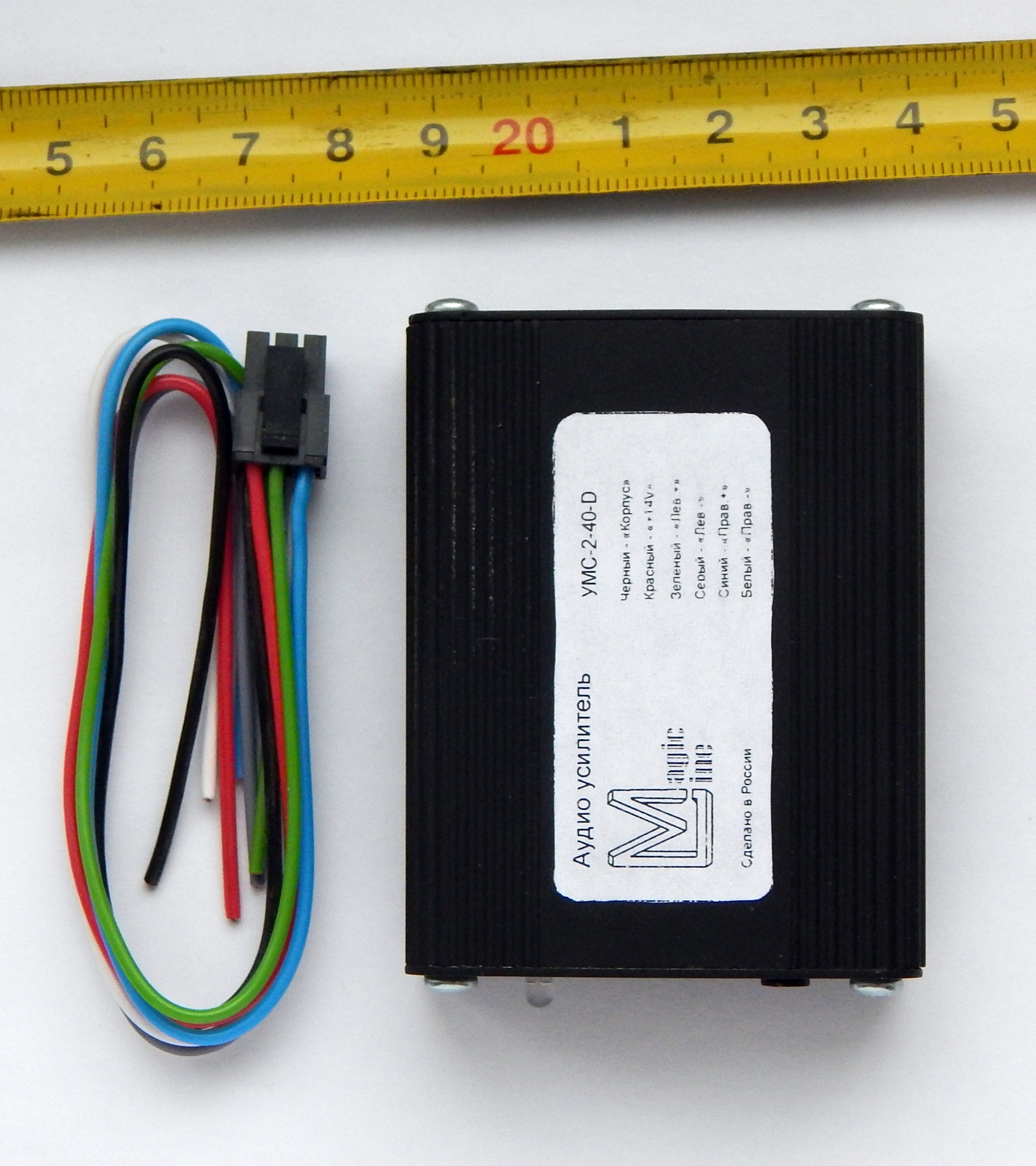

Габариты ………………………....………30 х 55 х 85 мм



 Подключение

Подключение Усилителя УМС-2-40-D к источнику постоянного напряжения (например, сети автомобиля) должно производиться через плавкий предохранитель номиналом 10А. (в комплект не входит) или к защищенной штатным предохранителем цепи автомобиля АСС.

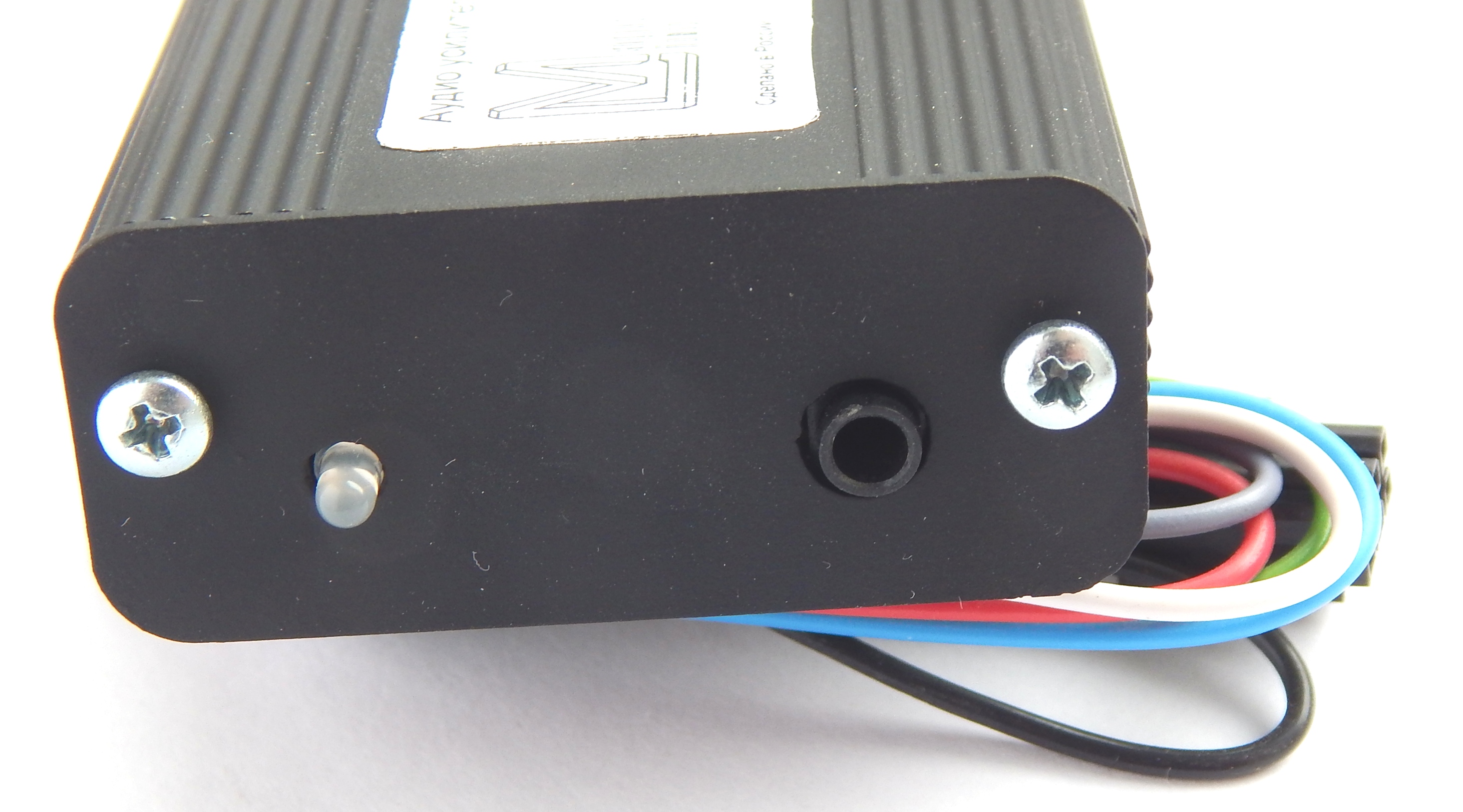

Передняя панель функции светодиода:

Зеленый- питание, нормальная работа

Красный – сработала защита.

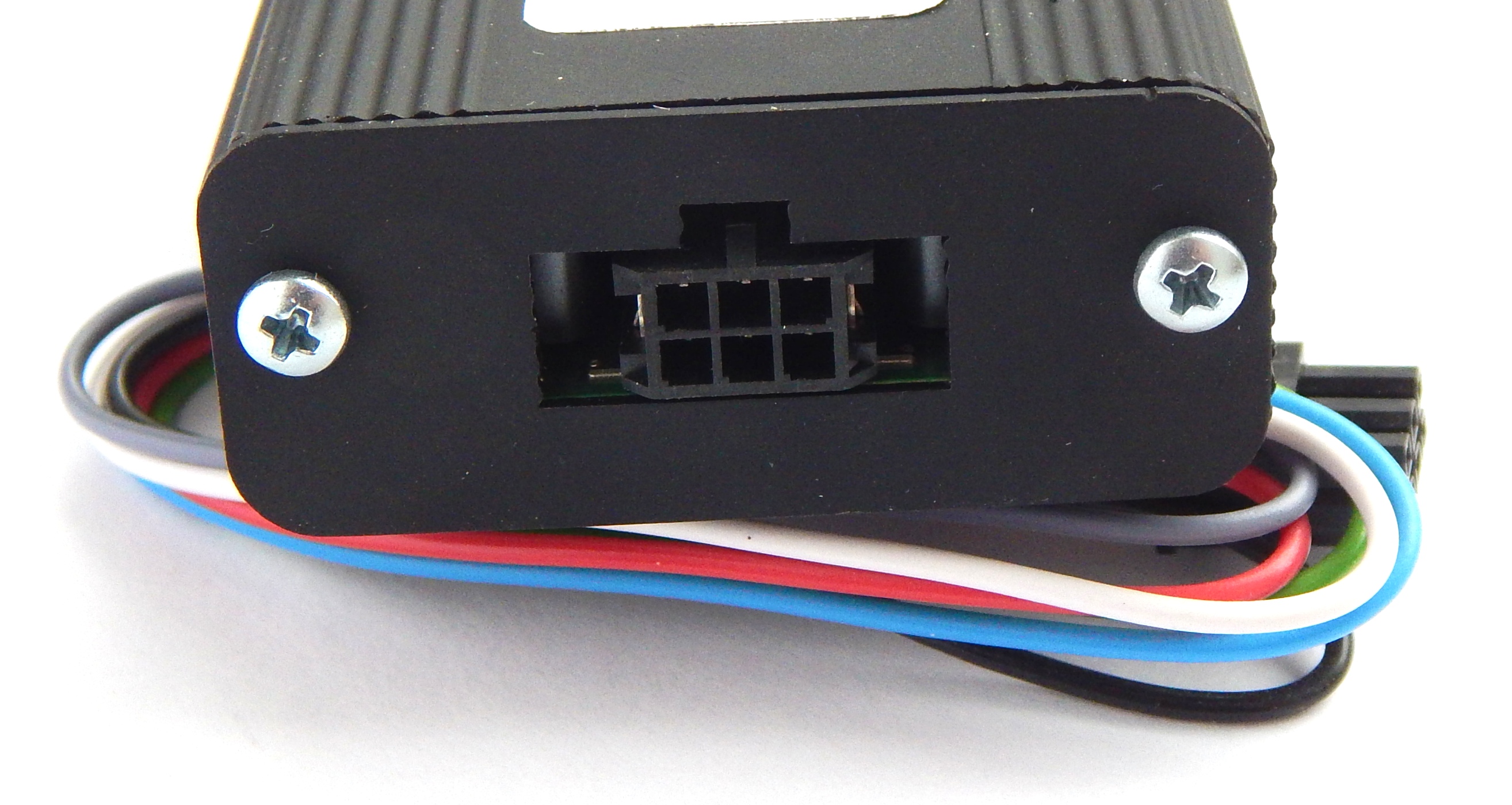

Задняя панель цоколевка разъема:

Красный – +Питание,       Черный – общий,

Зеленый – Левый+,             Серый – Левый -,

Синий Правый+,                  Белый – Правый -.
